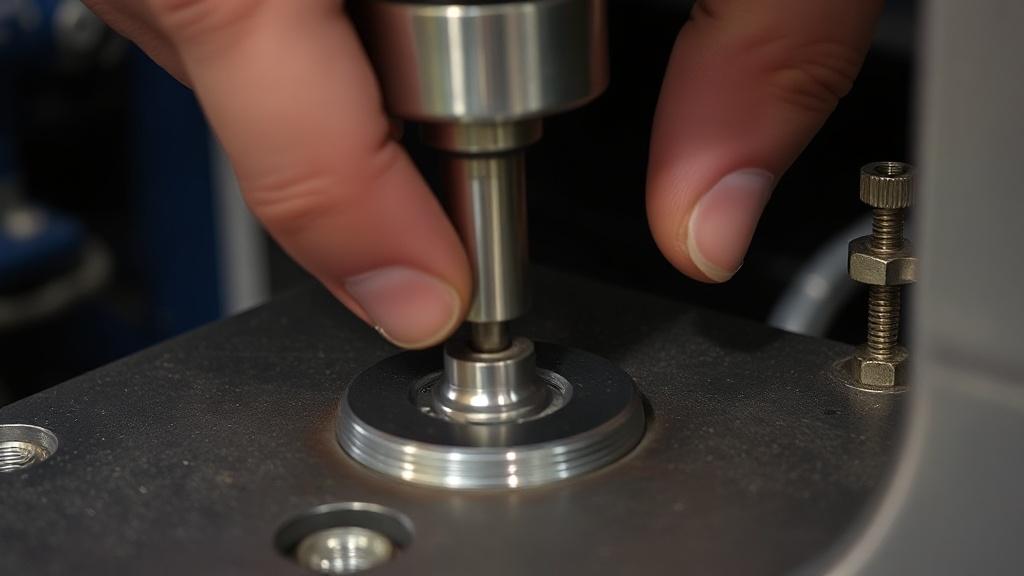

Шайба регулировочная: маленькая деталь — большое дело

Кажется, что шайба регулировочная — это простая, почти декоративная вещь. На деле она решает судьбы механизмов: от точности подшипников в ступицах до зазора клапанов в двигателе. О ней редко говорят красиво, зато без неё не получится ни точной сборки, ни долговечной работы узла. Давайте разберёмся, какие бывают такие шайбы, как их выбирать и ставить, и почему экономия на регулировочной шайбе может дорого обойтись.

В этой статье я расскажу конкретно и по делу: где применяется шайба регулировочная, из чего её делают, какие типы существуют, как их измерять и монтировать. Никакой воды, только практические вещи и полезные советы, которые реально пригодятся при ремонте или проектировании.

Что такое регулировочная шайба и зачем она нужна

Регулировочная шайба — это тонкая, плоская или фигурная пластина, которую вставляют между деталями, чтобы установить заданный зазор, осевое положение или натяг. По сути это простой способ подогнать геометрию узла до требуемых размеров без переделки деталей. Шайба компенсирует биение, уравнивает толщины, задаёт предварительный натяг подшипников.

Если представить механическую сборку как оркестр, то шайба — это дирижёр, который добивается нужного звучания. Она не несёт нагрузку сама по себе, но позволяет нагрузке распределиться правильно. Малой толщиной можно тонко настроить детали, а при необходимости — быстро заменить для повторной регулировки.

Типы регулировочных шайб

Шайбы бывают разными, и формы их отражают конкретные задачи. Ниже — основные типы, которые вы встретите в жизни и на складах запчастей.

Плоские штанговые и дисковые шайбы

Это наиболее простая и распространённая форма. Плоская шайба служит как прокладка между плоскими поверхностями, когда нужно увеличить зазор или компенсировать толщину. Чаще всего используются в подшипниковых узлах, в коробках передач и на шейках валов.

Преимущество простой формы в том, что её легко производить и точно измерять. Недостаток — при больших нагрузках возможен сдвиг, если поверхность не зафиксирована.

Разрезные и секторные шайбы

Разрезная шайба удобна там, где необходимо установить регулировочную прокладку без разборки соседних деталей. Вставляется вокруг вала или шпинделя и фиксируется в пазу. Часто применяется в подшипниках и ступицах, где доступ ограничен.

Секторные шайбы занимают меньше места и позволяют локально регулировать зазор. Их выбирают, если нужно избежать нарастания толщины по всей окружности.

Фасонные и ступенчатые шайбы

Фасонные шайбы имеют профиль, соответствующий посадочной поверхности. Они уменьшают риск перекоса и подходят для точных сборок. Ступенчатые шайбы применяют, когда требуется компенсировать большую разницу между диаметрами или обеспечить опорную поверхность.

Такие шайбы дороже в изготовлении, зато повышают стабильность конструкции и равномерность нагрузки.

Пружинные шайбы и шайбы-кулачки

Пружинные шайбы действуют как элемент преднатяга, сглаживая вибрации и компенсируя термическую усадку. Они не столько регулировочные в смысле толщины, сколько обеспечивают постоянный контакт при изменяющихся нагрузках.

Шайбы-кулачки применяют для фиксации момента и предотвращения самопроизвольного поворота. В конструкциях с вибрацией они дополняют набор регулировочных элементов.

Материалы и покрытия: что выбрать

Материал шайбы должен соответствовать нагрузке, точности и условиям эксплуатации. Сталь — универсальный выбор: прочная, дешевая, легко подвергается термообработке. Нержавеющая сталь пригодится в агрессивных средах. Для электрической изоляции применяют нейлон, фторопласт или композитные материалы.

Поверхностные покрытия уменьшают коррозию и трение. Частые варианты — цинкование, пассивация, фосфатирование, никелевое покрытие. Важно помнить: покрытие меняет эффективную толщину шайбы, поэтому при точной регулировке учитывайте суммарную толщину слоя и самой шайбы.

Как выбрать регулировочную шайбу: критерии

Выбор не сводится только к толщине. Нужно учитывать посадочные размеры, допуски, материал, способ фиксации и возможные тепловые или химические воздействия.

• Точность толщины — чем критичнее зазор, тем тоньше должен быть шаг регулировки. Для высокоточных узлов используют шаги в 0,01 мм.
• Размер отверстия — оптимально, если отверстие имеет небольшой люфт относительно вала, чтобы избежать перекоса.
• Жёсткость и твердость материала — важны при больших нагрузках и при контактной деформации.
• Совместимость с рабочей средой — кислотостойкость, устойчивость к маслам и растворителям.
• Форма шайбы — плоская, ступенчатая или разрезная, в зависимости от конструктивных особенностей узла.

Небольшой лайфхак: если нужен точный зазор, лучше иметь набор шайб разных толщин и собирать нужную сумму, чем ждать единственную идеально подходящую шайбу. Это дешевле и быстрее на практике.

Инструменты и методы измерения

Чтобы правильно подобрать шайбу, нужно точно измерить требуемую толщину. Для этого используют микрометр, нутромер, высотомер или набор щупов. Циферблатный индикатор поможет контролировать зазоры и биение в узле после установки.

Рабочая последовательность обычно выглядит так: измеряем текущую толщину/зазор, вычисляем требуемую толщину шайбы, подбираем одну или несколько шайб в сумме, устанавливаем и повторно контролируем. Не забывайте очищать контактные поверхности от грязи и старых покрытий перед измерением.

Порядок установки: пошагово

Неправильная установка сводит на нет преимущество точной шайбы. Вот последовательность, которую стоит соблюдать.

1. Очистить и осмотреть поверхности. Убедиться в отсутствии задиров и износа. Если имеются глубокие повреждения — заменить деталь, а не компенсировать шайбой.
2. Измерить текущий зазор или выступ. Рассчитать требуемую суммарную толщину шайб.
3. Подобрать шайбы и, если нужно, сложить их. Старайтесь использовать минимальное количество элементов в стеке, чтобы снизить риск сдвига.
4. Установить шайбу ровно, обеспечить центровку по посадочному месту. При разрезных шайбах контролировать правильную фиксацию в пазу.
5. Собрать узел и затянуть крепёж по рекомендуемому моменту. Проверить зазоры или люфт после затяжки.
6. При необходимости скорректировать толщину и повторно измерить.

Ключевой момент: шайба — точный инструмент, но не средство скрыть износ. Если деталь изношена, лучше заменить её, а не компенсировать толщиной.

Производство и точность: как делают тонкие шайбы

Регулировочные шайбы производят способом штамповки, лазерной резки, электроэрозионной обработки или химического травления при высоких требованиях к точности. Для сверхтонких и точных шайб предпочитают травление или лазер, потому что штамповка может дать погрешности и деформацию.

Кроме метода резки важна обработка поверхности и термообработка, если нужна повышенная твёрдость. При выборе поставщика обращайте внимание на допуски и метрологию изделий.

Типичные применения с примерами

Регулировочные шайбы встречаются повсюду. Ниже — таблица с примерами и рекомендованными типами шайб.

Ошибки и подводные камни

Самые частые ошибки при работе с регулировочными шайбами просты, но дорого обходятся. Первая — компенсировать износ толстым слоем шайб. Это может сместить рабочие поверхности и привести к быстрому разрушению.

Вторая ошибка — игнорировать размеры отверстий и допуски. Большой люфт вокруг вала вызывает перекос и неравномерное распределение нагрузки. Третья — не учитывать толщину покрытия. Малозаметный слой цинка или никеля меняет итоговую толщину и может внести погрешность в настройку.

Уход и замена

Регулировочные шайбы не требуют сложного ухода, но проверять их состояние стоит при каждом серьёзном ремонте узла. Если шайба деформирована, корродирована или имеет износ по краю, её необходимо заменить. При повторных регулировках держите под рукой набор шайб стандартных толщин — это экономит время и снижает риск ошибок.

Запомните простое правило: точность узла важнее экономии на шайбах. Пара граммов металла, купленная в магазине, стоит гораздо меньше, чем поломка в дороге или простои на производстве.

Заключение

Шайба регулировочная — незаметный, но ключевой элемент любой точной механики. Она позволяет довести узел до оптимального состояния, экономит время и деньги при ремонте и повышает ресурс сборки. Знать виды шайб, уметь правильно измерять и устанавливать их — полезный навык для механика и проектировщика.

Если вам предстоит регулировка узла, начните с измерений и подбора материала, используйте точные инструменты и не экономьте на качестве шайб при критических зазорах. Лучше один раз подобрать правильно, чем постоянно возвращаться к регулировкам.
